Duto de fiação tipo dedo de PVC com fenda 50 × 50

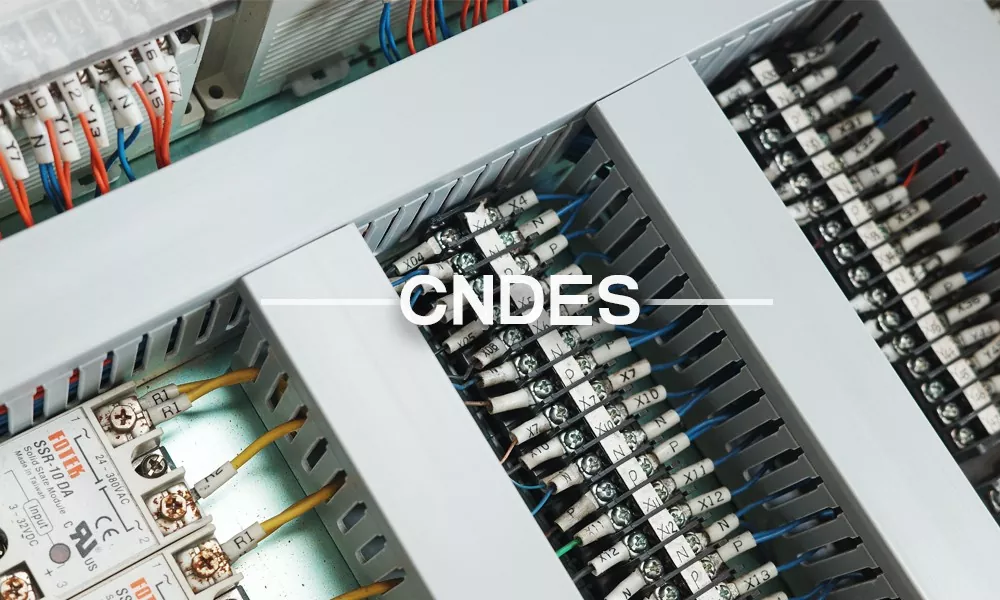

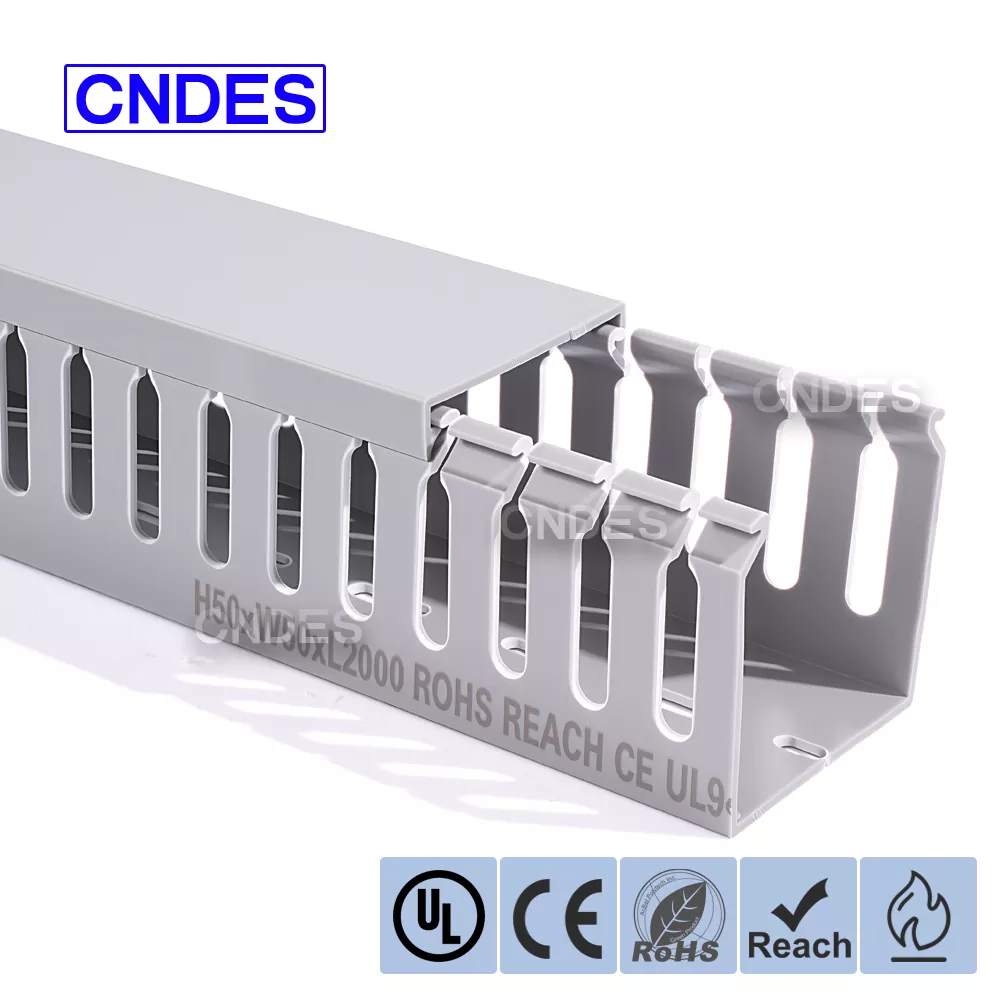

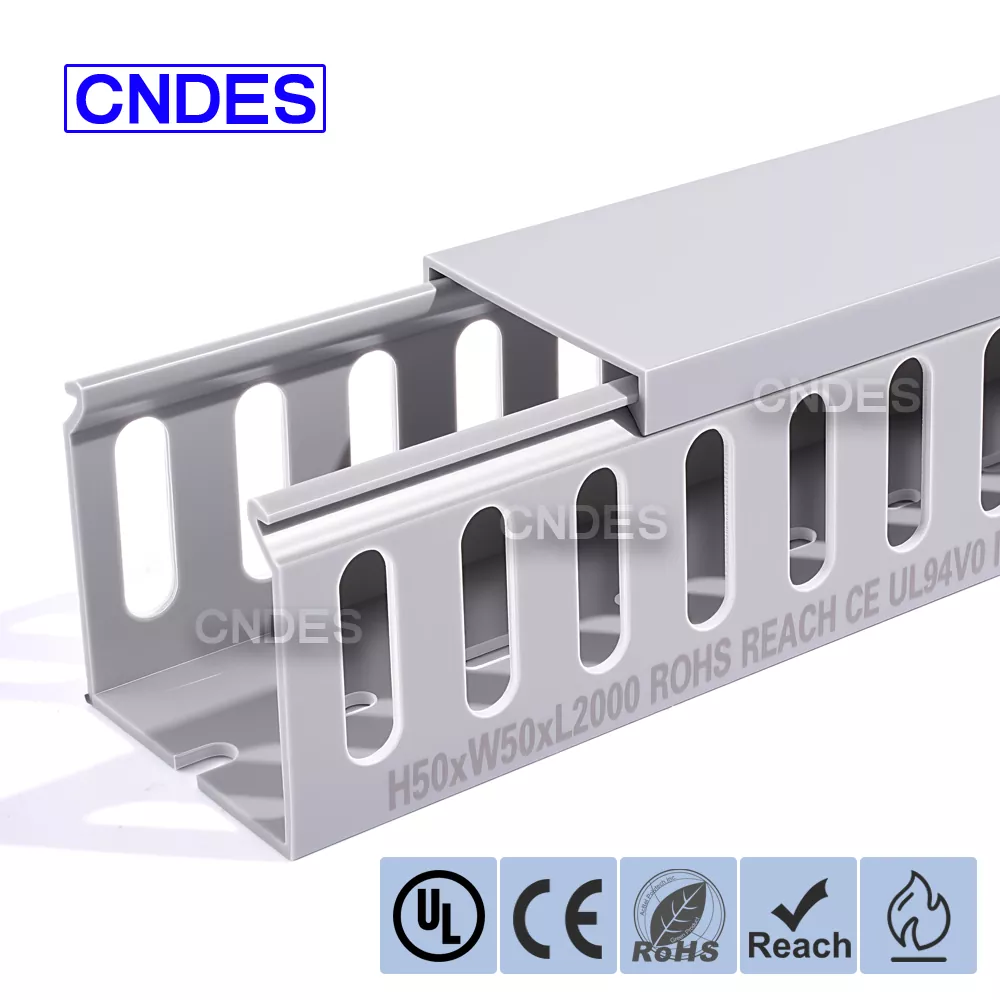

O duto de fiação tipo dedo de PVC com fenda 50 × 50 personalizado é projetado para organização eficiente de cabos em painéis elétricos, gabinetes de automação e sistemas de controle industrial. Apresentando um perfil quadrado balanceado e slots abertos tipo dedo, este duto de fiação permite ramificação rápida de cabos, roteamento limpo e fácil manutenção.

Fabricado pela CNDES, um fabricante e fornecedor profissional de dutos de fiação de PVC na China, este modelo é amplamente utilizado em aplicações que exigem flexibilidade, segurança e durabilidade a longo prazo.

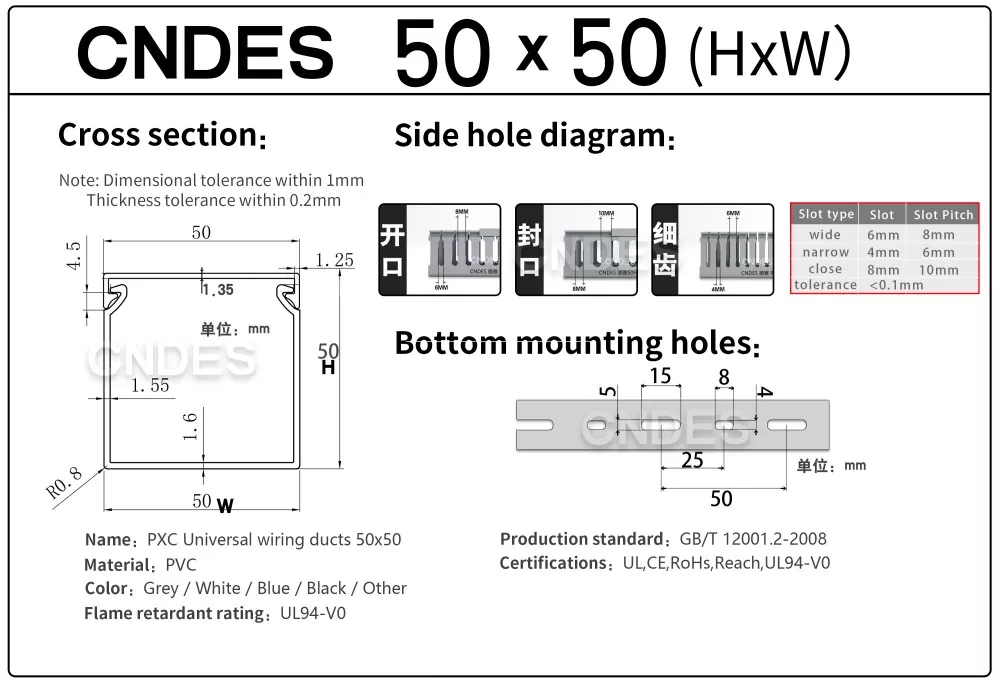

Documento de especificação 50*50

Instruções de uso

1. Preparação pré-instalação

Antes da instalação, selecione o tamanho do conduíte e a largura do slot apropriados de acordo com a quantidade de cabos, o diâmetro do cabo e o ambiente de instalação, como espaço disponível e temperatura operacional.

Por exemplo, designs de slots estreitos do tipo dedo são adequados para áreas de componentes de alta densidade, enquanto slots mais largos permitem roteamento mais fácil de feixes de cabos maiores.

Ao instalar o duto de fiação tipo dedo de PVC com fenda 50 × 50 de qualidade, planeje o caminho de roteamento dos cabos com antecedência e marque as posições de montagem nas paredes ou dentro de gabinetes elétricos. Evite áreas com arestas vivas, vibração excessiva ou altas temperaturas.

Use uma fita métrica e um marcador para garantir um posicionamento preciso e um roteamento suave.

Prepare as ferramentas necessárias, incluindo uma chave de fenda, furadeira (se for necessária perfuração), nivelador e ferramentas de corte, como uma serra ou um cortador de duto de fiação dedicado.

2. Protegendo o trilho base

Se for montar em uma parede ou gabinete, use uma furadeira para fazer furos nos pontos marcados. Insira âncoras de expansão ou âncoras de plástico. Certifique-se de que o diâmetro do furo corresponda ao tamanho da âncora para evitar instabilidade devido a furos superdimensionados. Alinhe o trilho de base do duto de fiação tipo dedo de PVC com fenda com os pontos de montagem e aperte os parafusos usando uma chave de fenda para garantir que o trilho esteja seguro e não oscile. Priorize o uso dos orifícios de montagem pré-perfurados do conduíte. Se forem necessários pontos de fixação adicionais, faça você mesmo os furos. Utilize um nível para verificar o alinhamento horizontal do canal base, evitando dificuldades na posterior instalação da placa de cobertura ou inclinação do cabo. Após o ajuste, reaperte os parafusos para evitar deslocamento.

3.Organização e Inserção de Cabos

Antes de inserir os cabos, agrupe-os de acordo com a função (como cabos de alimentação, cabos de sinal ou cabos de dados) e etiquete-os, se necessário. Verifique se o diâmetro do cabo é compatível com a largura do slot.

Insira os cabos com cuidado através das ranhuras laterais ou aberturas finais do duto de fiação tipo dedo de PVC com fenda 50 × 50 de alto desempenho, evitando puxões excessivos que podem danificar o isolamento do cabo.

Para cabos maiores, os “dedos” de ranhuras individuais podem ser removidos ao longo das linhas pré-cortadas ou aparados usando ferramentas de corte para criar aberturas mais largas.

Organize os cabos em camadas para melhorar a organização e a manutenção futura. Uma prática comum é colocar os cabos de alimentação na parte inferior e os cabos de sinal na camada superior para reduzir a interferência.

4. Instalação da placa de cobertura

Alinhe a placa de cobertura com o canal de base, garantindo que as bordas da placa de cobertura se encaixem totalmente nos clipes ou ranhuras deslizantes do canal de base. Para placas de cobertura deslizantes, deslize-as de uma extremidade; para tipos de encaixe, pressione até travar na posição. Pressione firmemente a placa de cobertura para fixá-la firmemente no canal da base. Para duto de fiação tipo dedo de PVC com fenda, gire a placa de cobertura para a posição travada. Inspecione o nivelamento da placa de cobertura para evitar levantamento localizado que poderia permitir a entrada de poeira. Verifique se a placa de cobertura está segura e sem folgas para evitar a entrada de poeira ou objetos estranhos no interior do conduíte. Se for necessária uma vedação melhorada, aplique selante nas bordas da placa de cobertura (selecione um adesivo compatível com PVC).

5. Tratamento de cenário especial

Ao instalar em superfícies verticais, selecione tampas com designs antiderrapantes (por exemplo, almofadas de borracha ou tipos reforçados por encaixe) para evitar deslizamentos. Inspecione periodicamente o duto de fiação tipo dedo de PVC com fenda instalado verticalmente para garantir que as tampas permaneçam seguras contra o afrouxamento gravitacional. Em espaços confinados, corte os conduítes em comprimentos adequados (usando ferramentas de corte especializadas para manter as bordas limpas e niveladas). Após o corte, inspecione a borda cortada para ver se há nitidez. Lixe com lixa, se necessário, para evitar ferimentos no cabo ou no operador. Se a temperatura ambiente se aproximar do limite superior de temperatura do conduíte (por exemplo, 50°C ou 85°C), selecione um modelo resistente a altas temperaturas ou implemente medidas adicionais de dissipação de calor. Por exemplo, reserve espaço de ventilação ao redor do conduíte ou instale ventiladores de resfriamento.
